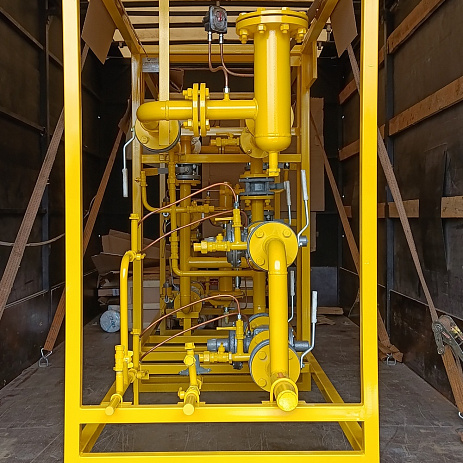

Газорегуляторная установка ГРУ-2У1-СГ-150
Газорегуляторная установка на раме ГРУ-2У1-СГ-150 с регуляторами РДСК-М предназначена для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа.
По требованию комплектуется узлом учета газа, системой телеметрии.
В стандартную комплектацию пункта входят:
— узел фильтра;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа;
— измерительный комплекс Ирвис-Ультра.
Предусмотрены все необходимые продувочные и сбросные трубопроводы. Регуляторы устанавливаются в строгом соответствии с условиями и техническими требованиями, с установкой внешнего импульса и необходимыми расширениями трубопровода после регуляторов через краны.
Входной трубопровод газорегуляторной установки оснащен входным краном и газовым фильтром для поступления газа. Следующим этапом является прохождение газа через счетчик газа Ирвис-Ультра и регулятор давления типа РДСК-50М, который устанавливает и поддерживает давление газа на нужном уровне. После этого газ направляется к потребителю.
Когда давление превышает заданный уровень, включается сбросной клапан, который отводит газ в атмосферу. Если давление продолжает изменяться, предохранительно-запорный клапан ПЗК останавливает подачу газа потребителю.
На фильтре есть манометр для измерения входного давления и его разницы. Также на линии выдачи установлен манометр для измерения выходного давления.
Для определения объема выпущенного газа используется газовый счетчик с электронным корректором, который основан на турбине или роторе.
| Параметры изделия | ГРУ-2У1-СГ-150 | ||
|---|---|---|---|
| Применяемый регулятор давления газа | РДСК-50М-1 | РДСК-50М-3 | РДСК-50БМ |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | ||
| Максимальное входное давление, Мпа (кгс/см²) | 1,2(12) | ||
| Диапазон настройки давления на выходе, кПа | 10-40 | 40-1000 | 270-300 |
| Максимальная пропускная способность при максимальном входном давлении, м³/час | 1000 | 1200 | |
| Масса ГРУ, ГРПШ, ПГБ не более (кг) | 110/170 | ||
