Пункт учета газа на раме ПУГ-G2500
Данное оборудование востребовано в отопительных системах и на производственных площадках, нуждающихся в большом расходе газового топлива, что обусловлено его превосходными эксплуатационными качествами, в частности, значительной производительностью и устойчивостью к высоким показателям давления.
Пункт учета газа на раме ПУГ-G2500 используется для определения объема (в том числе с целью коммерческого учета) природного газа, характеристики которого не являются однородными по химическому составу согласно ГОСТ 5542.
Он также подходит для учета воздуха, азота и прочих неагрессивных газообразных сред.
Измерение происходит в объемных единицах, приведенных к стандартным условиям. Перед измерением газ проходит процедуру предварительной очистки от твердых частиц.

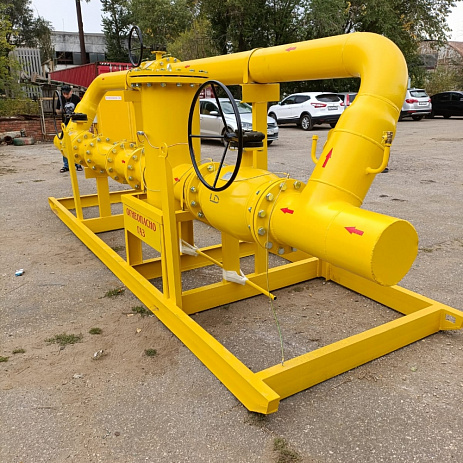

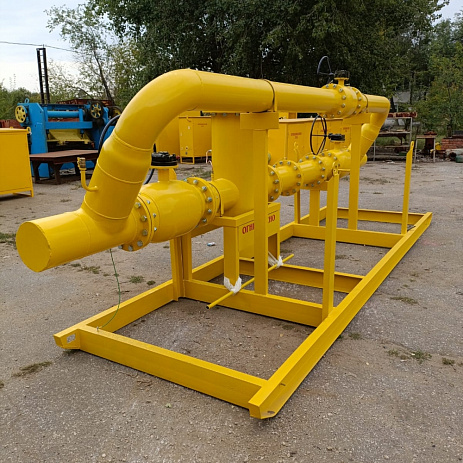

Пункт учета газа на раме ПУГ-G2500 — это рамная сварная конструкция, предназначенная для измерения объема природного газа и передачи данных в контролирующие органы.
Пункт учета газа на раме ПУГ-G2500 включает:
-
Запорную арматуру на входе.
-
Фильтр газа (с возможностью установки ИПД для контроля загрязнения фильтрующего элемента).
-
Счетчик газа или измерительный комплекс.
Пункт учета газа на раме ПУГ-G2500 применяются в системах газоснабжения сельских и городских населенных пунктов, на промышленных и сельскохозяйственных объектах и т. д.
Основные функции Пункт учета газа на раме ПУГ-G2500:
-
Мониторинг и настройка рабочих характеристик систем газораспределения.
-
Контроль показателей газа или газовой смеси в системе.
| Параметры изделия | ПУГ-1000 | ПУГ-1600 | ПУГ-2500 | |
|---|---|---|---|---|
| Применяемый счетчик газа | СГ-16МТ-1000 | СГ-16МТ-1600 | СГ-16МТ-2500 | |
| Измеряемая среда | природный газ по ГОСТ 5542-87 | |||
| Максимальное входное давление, МПа (кгс/см²) | 1,6 (16) | |||
| Максимальный измеряемый расход газа при рабочих условиях, Qmax, м³/час | 1000 | 1600 | 2500 | |
| Максимальный измеряемый расход газа, приведенный к нормальным условиям при Рвх=1,2 МПа, м³/час, не менее | 13000 | 20800 | 32500 | |
| Температура окружающей среды, °С | от -40 до +50 | |||
| Масса, кг, не более | 1100 | |||
