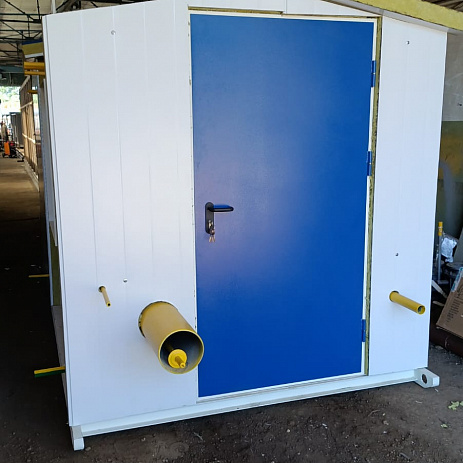

ГРПБ-RG2-MB-ХЛ1, газорегуляторный пункт блочный
ГРПБ-RG2-MB-ХЛ1 - один из видов газорегуляторных пунктов, предназначенный для редуцирования высокого и среднего давления, а также поддержания давления в заданных параметрах, коммерческого и технологического учета газа, очистки газа от механических примесей и аварийного отключение подачи газа.

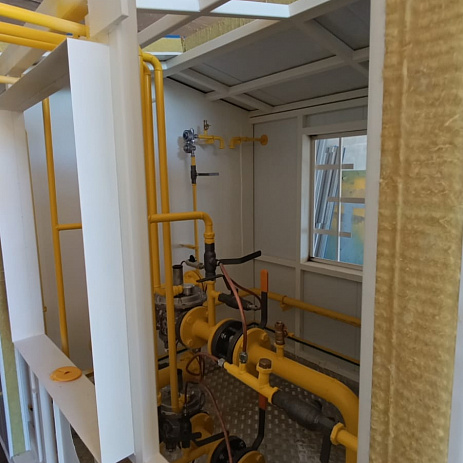

Газорегуляторные пункты ГРПБ имеют разделение на три отсека: отопительный, технологический и КИПиА, где размещается соответствующее оборудование.
В ГРПБ может быть 1, 2 и более линий редуцирования, в зависимости от условий эксплуатации. В случае аварийных ситуаций включается резервная линия. Отключающие устройства с взрывозащищенными электроприводами устанавливаются на входе и выходе из ГРПБ.
Для фильтрации газа применяются фильтры с высокой степенью очистки - 99% частиц. Количество фильтров зависит от количества линий редуцирования.
В процессе технического учета расхода газа используются различные типы счетчиков газа, такие как ультразвуковые, вихревые, ротационные или турбинные, с диапазоном измерения до 50 000 м3/ч.

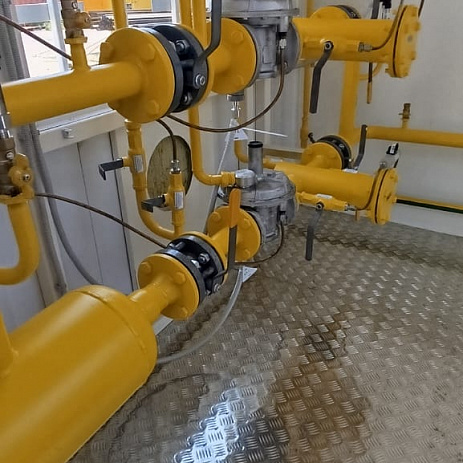

Для точности измерений на входе и выходе устанавливаются датчики давления и термометры. В ГРПБ осуществляется редуцирование газа с помощью узла редуцирования газа вместе с регулятором давления, предохранительным запорным клапаном, блоком предохранительных клапанов, запорной арматурой с механическим приводом и системой продувочных трубопроводов.
В данный ГРПБ установлены регуляторы давления газа Madas RG/2MB с датчиками положения ПЗК, фильтра с ИПД.
ГРПБ оборудована системой телеметрии на базе контроллера КИТП-01 с контролируемыми параметрами:
- давление и температура газа на входе и выходе;
- температура воздуха;
- загазованность в технологическом отсеке;
- контроль положения ПЗК.
|
Наименование |
ГРПБ-RG2-MB-ХЛ1 |
|
Регулятор давления газа |
RG/2MB |
|
Максимальное входное давление, МПа |
0,6 |
|
Регулируемая среда |
Метан, сжиженный газ (сухие газы), азот |
|
Температура окружающей среды С° |
-40°С до +60°С |
|
Диапазон настройки выходного давления газа, МПа |
от 0,001 до 0,08 |
|
Неравномерность регулирования выходного давления при изменении расхода газа и изменении входного давления на 30%, %, не более |
±10 |
|
Диапазон настройки отключающего устройства кПа:
|
1.2-100
0.7-11
|
|
Предохранительно-запорный клапан |
встроен |
|
Предохранительно сбросный клапан |
ПСК-50 |
|
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа |
1-125 |
|
Система обогрева |
газовый |
|
Срок службы |
30 лет |
